VPS-Seitenanschlüsse


Vario-Pipe-Seitenanschluss

Universelle, formschlüssige Passung

sufenlose Radius-Anpassung

scherlastsicher & dicht

einfache, schnelle Montage

Mobile

Vario-Pipe-Seitenanschluss

Universelle, formschlüssige Passung

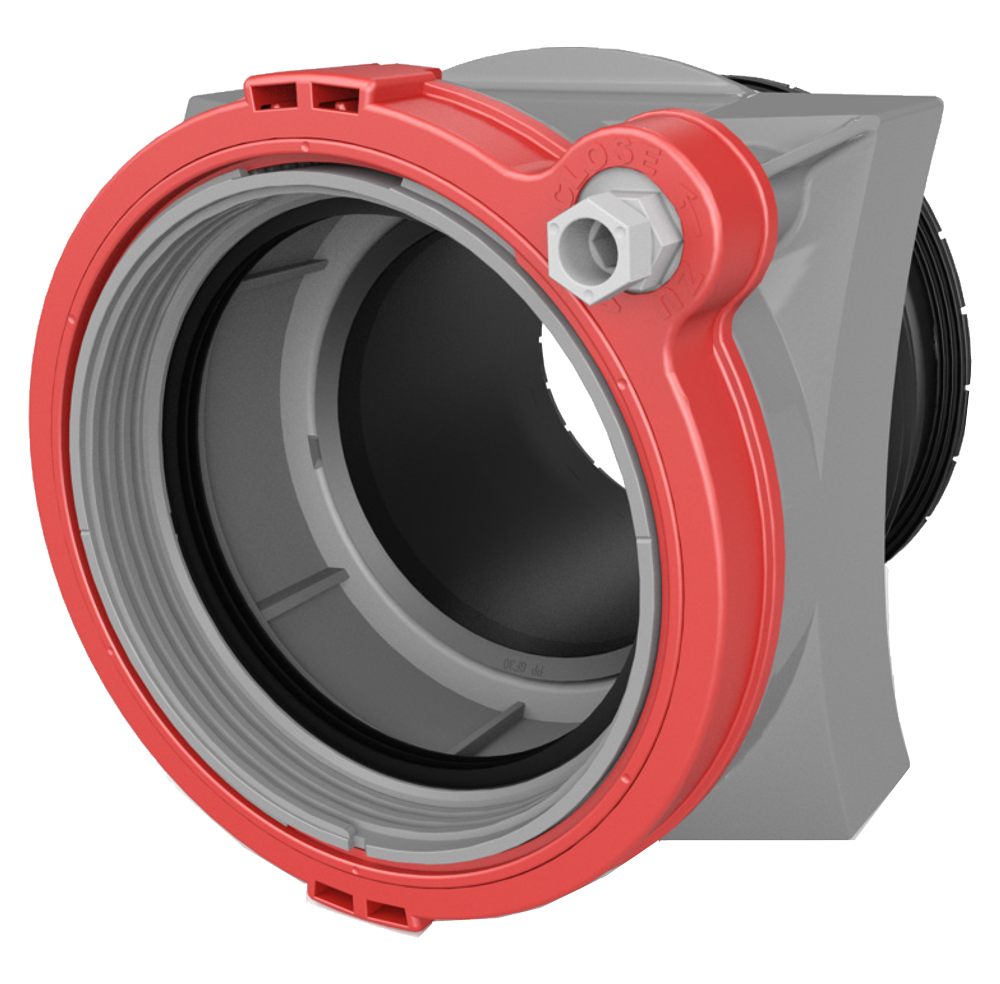

VPS-Seitenanschluss

Vario-Pipe-Seitenanschluss

Universelle und formschlüssige Passung in jedem Anwendungsfall!

Mit dem neuen universell verwendbaren Vario‐Pipe-Seitenanschluss lassen sich nachträgliche Anbindungen an allen Kanalrohren in den Nennweiten von 300-2800 mm stufenlos, problemlos und dicht herstellen. Dabei ist es völlig unerheblich, ob es sich um dickwandige Betonrohre oder um dünnwandige Kunstoffrohre handelt. (Bei Wellrohren ist auf eine tragfähige Rippenstruktur zu achten.)

VPS - Vario Pipe BauConnectanschluss

Zulaufrohr	Typ-Bezeichung	Schacht		Kernborhung	Verpackung		Preis
Zulaufrohr	Typ-Bezeichung	DN	Wanddicke	Kernborhung	Karton	Palette	Preis
DN	Art.Nr.	mm	von-bis	mm	Stück		Euro/Stück
150 AD 160mm	VPS 300-2800/150 TYP A	300 - 2800	ab 50 mm bis ∞	187 - 189	8	64
150 AD 160mm	VPS 300-2800/150 TYP B	300 - 2800	ab 7 mm bis ∞	187 - 189	8	64
200 AD 200mm	VPS 350-2800/200 TYP A	350 - 2800	ab 50 mm bis ∞	230 - 232	4	40
200 AD 200mm	VPS 350-2800/200 TYP B	350 - 2800	ab 7 mm bis ∞	230 - 232	4	40
TYP A: Ab einer Wandstärke von mehr als 120 mm Verlängerung einsetzen
TYP B: Ab einer Wandstärke von mehr als 80 mm Verlängerung einsetzen
Wenn Wanddicken geringer als 7mm >Anfrage senden <> auch machbar!

Zulaufrohr DN 150 / AD 160 mm
Typ-Bezeichnung (Art.Nr.)	VPS 300-2800/150 Typ A
Typ-Bezeichnung (Art.Nr.)	VPS 300-2800/150 Typ B
Schacht DN (mm)	300 - 2800
Schacht Wanddicke (mm)	ab 50 mm bis ∞
Schacht Wanddicke (mm)	ab 7 mm bis ∞
Kernbohrung (mm)	187 - 189
Verpackung Karton / Palette (Stück)	6 / 64
Preis (Euro/Stück)

Zulaufrohr DN 200 / AD 200 mm
Typ-Bezeichnung (Art.Nr.)	VPS 350-2800/200 Typ A
Typ-Bezeichnung (Art.Nr.)	VPS 350-2800/200 Typ B
Schacht DN (mm)	400 - 2800
Schacht Wanddicke (mm)	ab 50 mm bis ∞
Schacht Wanddicke (mm)	ab 7 mm bis ∞
Kernbohrung (mm)	220 - 232
Verpackung Karton / Palette (Stück)	4 / 40
Preis (Euro/Stück)

TYP A: Ab einer Wandstärke von mehr als 120 mm Verlängerung einsetzen
TYP B: Ab einer Wandstärke von mehr als 80 mm Verlängerung einsetzen
Wenn Wanddicken geringer als 7mm >Anfrage senden <> auch machbar!

Der innovative Vario‐Pipe‐Seitenanschluss passt sich auf Grund seines längenvariablen Tragwerkes stets an die innere Bohrleibungskante der anzuschließenden Rohre an. Der mit dem Tragwerk verbundene Zugring folgt dabei jedem "denkbaren" Krümmungsverlauf entlang dieser Leibungskante und stellt eine form- und kraftschlüssige Verbindung her. Die unter dem formvariablem Zugring liegende Dichtleiste wird dabei gleichmäßig und flächig gepresst.

Alle Vorteile auf einen Blick:

stufenlose Radius‐Anpassung an dick- bzw. dünnwandige Hauptrohre DN 300-2800
für Wanddicken ab 7mm bis "unendlich"
universell einsetzbar
scherlastsicher und dicht - geprüft nach DIN 4060
Korrosionsschutz in der Bohrleibung bei SB-Rohren (Wanddicke > 110 mm zusätzlich behandeln)
Sattel ist form‐ und kraftschlüssig mit dem Hauptrohr verbunden und nicht herausziehbar
3‐dimensional anpassbarer Zugring
trichterförmiges Einlaufrohr
Anschlussrohr nach allen BauConnect auf ca. 7° auswinkelbar
einfachste, schnelle und sichere Montage
verzeiht auch nicht zentrisch ausgeführte Bohrungen!
Abplatzungen in der Bohrleibung werden abgedeckt
MPA geprüft

Dateien
Produktinfo VPS	Download
Ausschreibungstext VPS	Download
Einbauanleitung VPS	Download

Dateien
Produktinfo VPS	Download
Ausschreibungstext VPS	Download
Einbauanleitung VPS	Download

VPS-Reparatur-Anschluss

VPS-Reparatur-Anschluss - multifunktional von DN 300 - 2800/150

Mit dem multifunktionalen VPS Reparatur-Anschluss werden ausgebrochene Bohrlöcher an allen dafür in Frage kommenden Hauptrohren in den NW von 300 - 2800 mm – unabhängig von dessen Wanddicke - wieder schnell, einfach und professionell auf den aktuellen technischen Stand gebracht.

VPS 2h

Die verlorene Schalung besteht aus rostfreien Edelstahl (DIN 1.4404-AISI 316 V4A). Der Hohlraum wird mit Expansionsmaterial ausgefüllt, verpresst und abgedichtet.

Im Lieferumfang ist enthalten:

VPS-BauConnectanschluss
Rosette / Innenring
Sattelblech mit Einfüllöffnung

Der VPS-Reparatur-Anschluss kann auch als sog. Blinddeckel eingesetzt werden, um die Leitung dauerhaft und sicher zu verschließen.

VPS Reparaturanschluss

Zulaufrohr	VPS-Reparatur Anschluss	Ausbruch / Öffnung an Hauptrohren NW 300 - 2800 mm		Wanddicke	Preis
Zulaufrohr	VPS-Reparatur Anschluss	von	bis	Wanddicke	Preis
DN	Typ	mm	mm	von - bis	Euro/Stück
150 AD 160 mm	SanSet 150 A	190	230	ab 7 bis ∞ Ab Wanddicke von mehr als 80 mm Verlängerungs- stücke einsetzen
	SanSet 150 B	220	270
	SanSet 150 C	250	310
	SanSet 150 D	280	350
	SanSet 150 E	320	400
200 AD 200 mm	SanSet 200 A	235	280
	SanSet 200 B	260	310
	SanSet 200 C	280	340
	SanSet 200 D	320	400
Weitere Größen auf Anfrage

VPS-Reparaturanschluss 150 Typ A
Ausbruch / Öffnung an Hauptrohren NW 300 -2400 mm (von - bis [mm])	190 230
Zulaufrohr (mm)	150 / AD 160 mm
Typ-Bezeichnung (Art.Nr.)	SanSet 150 A
Wanddicke Hauptrohr* (mm)	7 bis ∞

VPS-Reparaturanschluss 150 Typ B
Ausbruch / Öffnung an Hauptrohren NW 300 -2400 mm (von - bis [mm])	220 270
Zulaufrohr (mm)	150 / AD 160 mm
Typ-Bezeichnung (Art.Nr.)	SanSet 150 B
Wanddicke Hauptrohr* (mm)	7 bis ∞

VPS-Reparaturanschluss 150 Typ C
Ausbruch / Öffnung an Hauptrohren NW 300 -2400 mm (von - bis [mm])	250 310
Zulaufrohr (mm)	150 / AD 160 mm
Typ-Bezeichnung (Art.Nr.)	SanSet 150 C
Wanddicke Hauptrohr* (mm)	7 bis ∞

VPS-Reparaturanschluss 150 Typ D
Ausbruch / Öffnung an Hauptrohren NW 300 -2400 mm (von - bis [mm])	280 350
Zulaufrohr (mm)	150 / AD 160 mm
Typ-Bezeichnung (Art.Nr.)	SanSet 150 D
Wanddicke Hauptrohr* (mm)	7 bis ∞

VPS-Reparaturanschluss 150 Typ E
Ausbruch / Öffnung an Hauptrohren NW 300 -2400 mm (von - bis [mm])	320 400
Zulaufrohr (mm)	150 / AD 160 mm
Typ-Bezeichnung (Art.Nr.)	SanSet 150 E
Wanddicke Hauptrohr* (mm)	7 bis ∞

VPS-Reparaturanschluss 200 Typ A
Ausbruch / Öffnung an Hauptrohren NW 300 -2400 mm (von - bis [mm])	235 280
Zulaufrohr (mm)	200 / AD 200 mm
Typ-Bezeichnung (Art.Nr.)	SanSet 200 A
Wanddicke Hauptrohr* (mm)	7 bis ∞

VPS-Reparaturanschluss Typ B
Ausbruch / Öffnung an Hauptrohren NW 300 -2400 mm (von - bis [mm])	260 310
Zulaufrohr (mm)	200 / AD 200 mm
Typ-Bezeichnung (Art.Nr.)	SanSet 200 B
Wanddicke Hauptrohr* (mm)	7 bis ∞

VPS-Reparaturanschluss Typ C
Ausbruch / Öffnung an Hauptrohren NW 300 -2400 mm (von - bis [mm])	280 340
Zulaufrohr (mm)	200 / AD 200 mm
Typ-Bezeichnung (Art.Nr.)	SanSet 200 C
Wanddicke Hauptrohr* (mm)	7 bis ∞

VPS-Reparaturanschluss Typ D
Ausbruch / Öffnung an Hauptrohren NW 300 -2400 mm (von - bis [mm])	320 400
Zulaufrohr (mm)	200 / AD 200 mm
Typ-Bezeichnung (Art.Nr.)	SanSet 200 D
Wanddicke Hauptrohr* (mm)	7 bis ∞

Weitere Größen auf Anfrage
* Ab Wanddicke von mehr als 80 mm Verlängerungsstück einsetzen

Zubehör

Kartusche	Inhalt	Typ-Bez.
Tangit M 3000	300 ml	VPS M3000

Empfehlung abhängig von Wandstärke und größe des Ausbruchs

Typ A: 1-2
Typ B: 2-3
Typ C: 3-4
Typ D: 4-5
Typ E: 5-6

Pistole		Typ-Bez.
2-K Kartusche		VPS 2-K Kartusche

Dateien
Produktinfo VPS-Reparaturanschluss	Download
Ausschreibungstext VPS-Reparaturanschluss	Download

Dateien
Produktinfo VPS-Reparaturanschluss	Download
Ausschreibungstext VPS-Reparaturanschluss	Download

VPS-Schachtanschluss mit Einlaufrohr

VPS-Schachtanschluss mit Einlaufrohr - Tropfnase

und/oder zum direkten Anschluss für innenliegenden Absturz

VPS Schacht

Zulaufrohr	Schacht	Typ-Bezeichung	Wanddicke Schacht	Kernborhung	Verpackung / Karton	Preis
DN	DN	Art.Nr.	mm	mm	Stück	Euro/Stück
150 / AD 160 mm	800 - 2800	VPS Schacht 150 Typ A	60 bis 125 bis ∞	187 - 189	6
150 / AD 160 mm	800 - 2800	VPS Schacht 150 Typ B	ab 7 mm bis ∞	187 - 189	6
200 / AD 200 mm	800 - 2800	VPS Schacht 200 Typ A	7 bis 80 > ∞*	229 - 231	4
200 / AD 200 mm	800 - 2800	VPS Schacht 200 Typ B	ab 7 mm bis ∞	229 - 231	4
TYP A: Ab einer Wanddicke von mehr als 115 mm Verlängerung einsetzen
TYP B: Ab einer Wanddicke von mehr als 80 mm Verlängerung einsetzen

Zulaufrohr DN 150 / AD 160 mm
Schacht (DN)	800 - 2800
Typ-Bezeichnung (Art.Nr.)	VPS Schacht 150 Typ A
Typ-Bezeichnung (Art.Nr.)	VPS Schacht 150 Typ B
Wanddicke Schacht (mm)	ab 50 mm bis ∞
Wanddicke Schacht (mm)	ab 7 mm bis ∞
Kernbohrung (mm)	187 - 189
Verpackung Karton (Stück)	6

Zulaufrohr DN 200 / AD 200 mm
Schacht (DN)	800 - 2800
Typ-Bezeichnung (Art.Nr.)	VPS Schacht 200 Typ A
Typ-Bezeichnung (Art.Nr.)	VPS Schacht 200 Typ B
Wanddicke Schacht (mm)	ab 50 mm bis ∞
Wanddicke Schacht (mm)	ab 7 mm bis ∞
Kernbohrung (mm)	229 - 231
Verpackung Karton (Stück)	4

TYP A: Ab einer Wanddicke von mehr als 115 mm Verlängerung einsetzen
TYP B: Ab einer Wanddicke von mehr als 80 mm Verlängerung einsetzen

Montageschelle

Die universelle Rohrschelle ist vor Ort individuell anpassbar an:

Fallrohrdurchmesser von 150 - 250 mm
Wandabstand von 10 - 100 mm

Nennweite DN	Typ-Bezeichnung	Wandabstand	Schächte	Dübel-Loch	Preis
mm	Art.Nr.	mm	DN	mm	Euro/Stück
150-250	UNISCHELLE 150-250	10 - 100	800 - 3000	10
	Weitere Größen auf Anfrage

Nennweite DN 150-250
Typ-Bezeichnung (Art.Nr.)	UNISCHELLE 150-250
Wandabstand (mm)	10 - 100
Schächte (DN)	800 - 3000
Dübel-Loch (mm)	10
Preis (Euro/Strück)
Weitere Größen auf Anfrage

Dateien
Produktinfo VPS-Schachtanschluss	Download
Ausschreibungstext VPS-Schachtanschluss	Download

Dateien
Produktinfo VPS-Schachtanschluss	Download
Ausschreibungstext VPS-Schachtanschluss	Download

Zubehör

VPS 6a

VPS-Verlängerung
Nennweite DN	Typ-Bezeichnung	Nutzlänge	Preis
mm	Art.Nr.	mm	Euro/Stück
150	VPS-VL150	70
200	VPS-VL200	70

VPS-Verlängerung
Nennweite DN 150
Typ-Bezeichnung (Art.Nr.)	VPS-VL150
Nutzlänge (mm)	70
Preis (Euro/Strück)

Nennweite DN 200
Typ-Bezeichnung (Art.Nr.)	VPS-VL200
Nutzlänge (mm)	70
Preis (Euro/Strück)

VPS 6b

VPS-Montageschlüssel
Nennweite DN	Typ-Bezeichnung	Gewicht	Preis
mm	Art.Nr.	kg	Euro/Stück
150	VPS-MS 150	1,0
200	VPS-MS 200	1,5

VPS-Montageschlüssel
Nennweite DN 150
Typ-Bezeichnung (Art.Nr.)	VPS-MS 150
Gewicht (kg)	1,0
Preis (Euro/Strück)

Nennweite DN 200
Typ-Bezeichnung (Art.Nr.)	VPS-MS 200
Wandabstand (mm)	1,5
Preis (Euro/Strück)

VPS 6c

VPS-Drehmoment-Schlüssel
Einsatzbereich	Typ-Bezeichnung	Kraftpotential	Preis
Einsatzbereich	Art.Nr.	Nm	Euro/Stück
VPS DN 150 - 200	VPS-DMS 100	5 - 100

VPS-Drehmoment-Schlüssel
Einsatzbereich VPS DN 150 - 200
Typ-Bezeichnung (Art.Nr.)	VPS-DMS 100
Kraftpotential (Nm)	5 - 100
Preis (Euro/Strück)

VPS 6d

VPS Diamant-Bohrkrone für Beton- oder SB Rohre, Stzg., GFK, FZ, AZ, etc.
Kernbohrung	Typ-Bezeichnung	Nutzlänge	Preis
mm	Art.Nr.	mm	Euro/Stück
187	BK-B 187	350
230	BK-B 230	350

VPS Diamant-Bohrkrone für Beton- oder SB Rohre, Stzg., GFK, FZ, AZ, etc.
Kernbohrung 187 mm
Typ-Bezeichnung (Art.Nr.)	BK-B 187
Nutzlänge (mm)	350
Preis (Euro/Strück)

Kernbohrung 230 mm
Typ-Bezeichnung (Art.Nr.)	BK-B 230
Nutzlänge (mm)	350
Preis (Euro/Strück)

VPS 6e

VPS Diamant-Bohrkrone für GFK und PVC Rohre
Kernbohrung	Typ-Bezeichnung	Nutzlänge	Preis
mm	Art.Nr.	mm	Euro/Stück
187	DBK 187	100
230	DBK 230	100

VPS Diamant-Bohrkrone für GFK und PVC Rohre
Kernbohrung 187 mm
Typ-Bezeichnung (Art.Nr.)	DBK 187
Nutzlänge (mm)	100
Preis (Euro/Strück)

Kernbohrung 230 mm
Typ-Bezeichnung (Art.Nr.)	DBK 230
Nutzlänge (mm)	100
Preis (Euro/Strück)

VPS 6f

VPS Sägezahn-Bohrkrone für Kunststoffrohre PP/PE/PVC
Kernbohrung	Typ-Bezeichnung	Nutzlänge	Preis
mm	Art.Nr.	mm	Euro/Stück
187	VPS-PP 187	100
230	VPS-PP 230	100

VPS Diamant-Bohrkrone für Kunststoffrohre PP/PE/PVC
Kernbohrung 187 mm
Typ-Bezeichnung (Art.Nr.)	VPS-PP 187
Nutzlänge (mm)	100
Preis (Euro/Strück)

Kernbohrung 230 mm
Typ-Bezeichnung (Art.Nr.)	VPS-PP 230
Nutzlänge (mm)	100
Preis (Euro/Strück)
